爱快拨号配置指南

说明及拓扑

爱快拨号呼之即来

为了保证大家设备业务能正常下发和提升跑量，我们的爱快需要进行一些配置，主要是要WAN口进行拨号、LAN口划分内网、DHCP配置终端IP地址池、上网模式调整为NAT1、配置UNnP和端口分流等设置，请大家严格按照教程配置，否则会造成业务下发失败，终端网络不通外网等严重影响您的收益。

设计拓扑如下图（两种均可）：

 .





EdgeXOS镜像下载与安装

      首先进入点心云官网—下载中心页，找到x86固件，选择EdgeXos – V聚合（多线）img版本或者ISO版本进行下载。

      系统安装请参照《V聚合自助上机流程》>>>>点击跳转



配置WAN口

登陆Ikuai 依次点击“网络设置” > “内外网设置”  > “外网网口（wan1）”，请根据实际接入方式添加（或导入）拨号信息进行拨号。

注：线路名称务必按照adsl1001、adsl1002、adsl1003...依次填写命名，否则会造成业务下发失败。

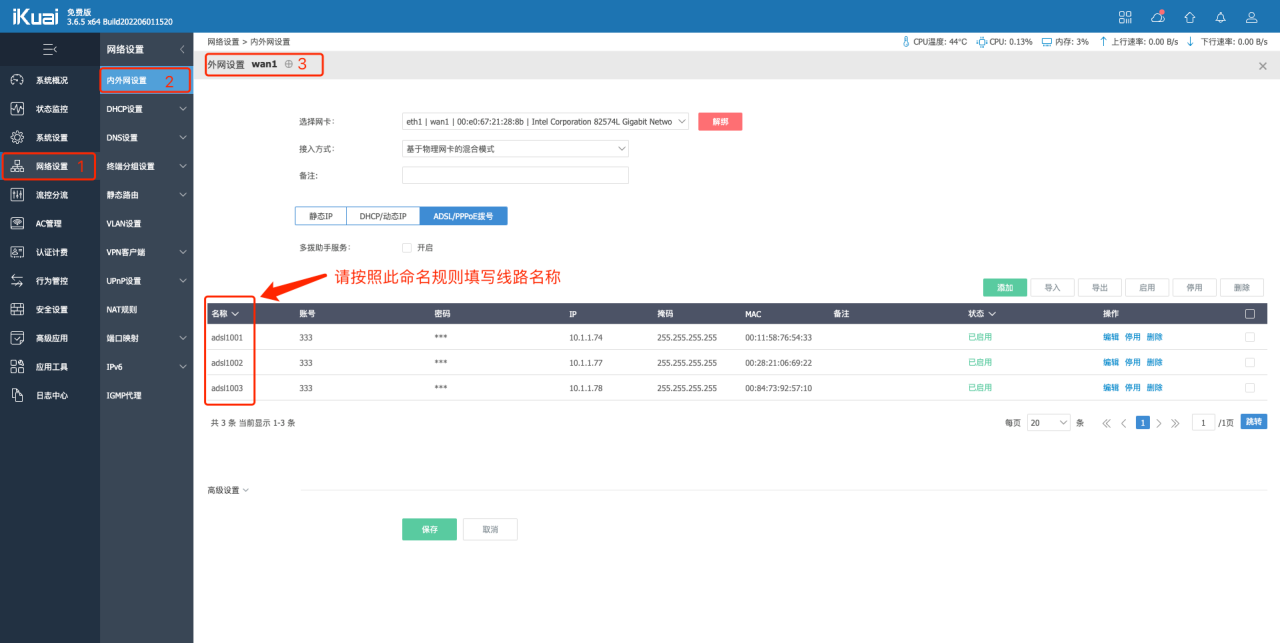

例如：我有3个账号，没有vlan，接入方式选择的“基于物理网卡的混合模式”，线路名称依次为adsl1001、adsl1002、adsl1003，且都拨号成功获取到IP。如下图：



配置LAN口

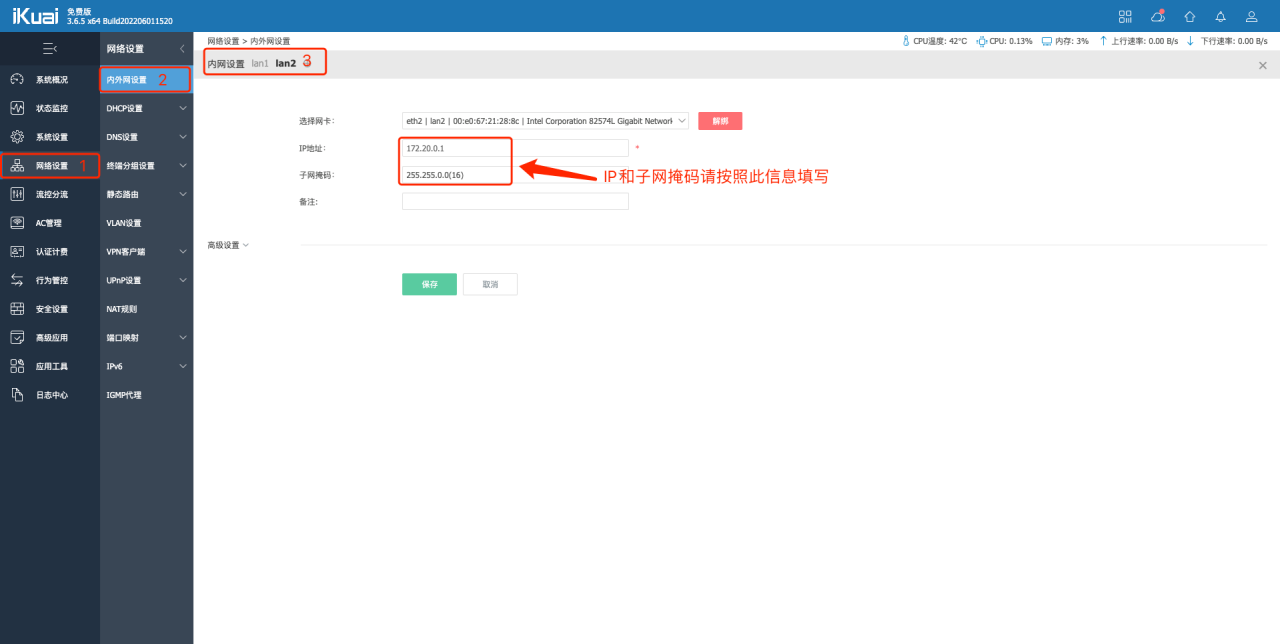

依次点击“网络设置” > “内外网设置”  > “内网网口（lan1）”，请按照实际拓扑选择正确网卡，IP地址填写：172.20.0.1，子网掩码选择255.255.0.0(16)

注：IP和子网掩码请严格按照上述信息填写，否则会造成EdgeXos业务网络设置失败。

如下图：



配置DHCP

依次点击“网络设置”>“DHCP设置”>“DHCP服务端”进行设置添加，如下图：



客户端地址：172.20.0.2-172.20.0.200

子网掩码：255.255.0.0

网关：172.20.0.1



设置上网模式为NAT1

依次点击“系统设置”>“基础设置”修改上网模式为NAT1



配置UPnP

点击“网络设置”>“UPnP设置”，将“UPnP即插即用服务”开启并保存，下载UPnP配置文件覆盖导入即可

下载地址>>>>upnpd_ifconf.csv





配置端口分流

提前下载端口分流配置文件到本地，点击“流控分流”>“分流设置”>“端口分流”，覆盖导入配置文件即可。

下载地址>>>>stream_ipport.csv





【重要必读】注意事项

如果账号不支持多拨，禁止开启多拨助手服务：

因为：易让运营商列为行为异常，导致长时间，不能联网。影响资源调度权重，影响实际收益。



禁止设置定时重播：

因为：易导致公网IP变化，导致业务跑量变差，影响实际收益。

注释：禁止修改MTU值1480，此值须与MRU值相匹配，默认即可。擅自修改；会对网络造成影响。
